JZY-DGB 大容量过电压保护装置
概述
电力系统运行及操作过程中所产生的过电压及大气过电压对电气设备的危害之甚是众所周知的，会导致电气设备的绝缘加速老化和损坏，更会扩大故障范围，引起重大的经济损失。过电压的产生是不可避免的，但是，过电压带来的危害可以降低到最小程度。我公司生产的大能容组合式过电压保护器性能优异，为电气设备的正常安全运行提供保障。
目前，市场上的其他过电压保护器，或因采用传统无间隙结构而容易老化，长期运行后自身性能的稳定性不能保证;或因结构设计不合理，致使保护性能差强人意;还有因通流量小而变的相当脆弱，在过电压下极容易损坏，甚至发生爆炸。诸如此类不尽人意的缺点，难以满足电力系统的安全稳定运行及电力用户对供电可靠性的要求，而大能容组合式过电压保护器(JZY-DGB)弥补了以上的众多不足之处，在大气过电压及各种操作过电压防治场合皆可以起到明显的保护效果。

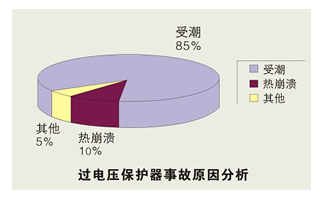

JZY-DGB采用了独特的间隙下沉技术，解决了过电压保护器在运行过程中的“呼吸”现象，根本上杜绝了产品受潮问题，从而避免了用户电力系统此类事故的发生。JZY-DGB采用通流量大、高性能的ZnO阀片，从而解决产品因系统过电压能量过大而造成的热崩溃事故。
原理和特点

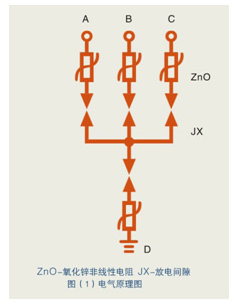

大容量组合式过电压保护器由四个放电间隙和氧化锌电阻串联的单元组合成四星型结构，如图所示：
本产品具有如下特点：
1、通流容量大
采用性能优异的高能氧化锌电阻，通流容量大，使用范围广，可以使用在对保护器性能要求更高的场合。更适用于电力系统中易产生较长持续时间的过电压、而被保护设备的绝缘又相对薄弱的场所中。
2、可分相记录过电压次数
过电压动作计数器采用高速数据处理单元和软件数字滤波调理电路，时刻反映并记录被保护设备的过电压发生状况，记录三相六路的过电压次数，预知系统故障，为事故分析提供依据。
3、动作值稳定
新材料的应用和内部结构的最新设计解决了放电分散度问题，使保护的可靠性大为提高。
4、外形设计更加人性化
5、使用寿命长
采用放电间隙和氧化锌非线性电阻相串联的结构，使两者互为保护;放电间隙使氧化锌电阻的荷电率为零，氧化锌电阻的非线性特性又使放电间隙动作后立即熄弧，无续流，放电间隙不再承担灭弧任务，提高了产品的使用寿命。
6、优良的密封及电气绝缘性能
氧化锌阀片组和硅橡胶外套一次模压成型，具有电气绝缘性能好、密封性强、耐震动、耐污、耐老化、憎水等优点。
运行维护
1、每两年(或必要时)做一次预防性试验，同时除去大能容组合式过电压保护器表面的灰尘。
2、定期检查计数器所记录的三相六路过电压次数，以防止未察觉的故障或隐患。具体操作参见产品使用说明书。
3、无源计数器每三年更换一次电池。
安装注意事项
1、在运输及安装过程中，禁止手提高压引线电缆，且要注意避免保护器发生强烈碰撞。
2、将大能容组合式过电压保护器用螺栓固定在安装位置后，要保证A、B、C三相高压引线电缆与其它设备之间的空气距离大于50mm，过长时可将该电缆捆扎固定在同相母线上，严禁将不同相电缆捆扎在一起，同时保证接地电缆要良好接地。

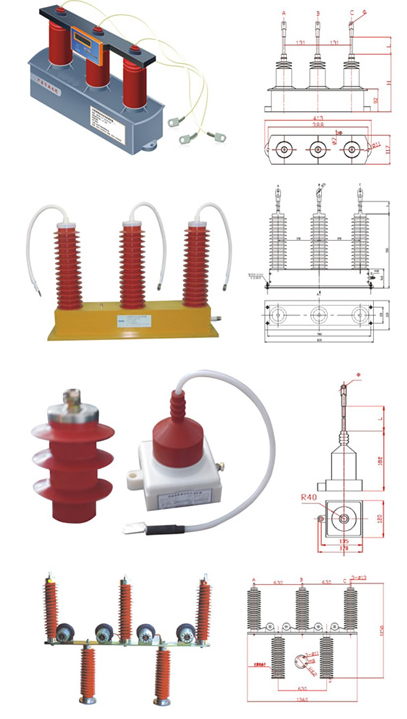

安装尺寸
