智能型除湿装置是采用半导体制冷除湿方式，主动将密闭空间的潮湿空气在风扇的作用下吸入除湿风道， 空气中的水蒸气经半导体制冷机构吸热后冷凝成水，再通过导水管排出，可以达到很好的除湿效果。通过减低空气中含水量， 使相对湿度下降，几乎不提高温度，不产生温差带来的负面影响，从根本上杜绝或减少了事故的发生。可快速有效地降低电气柜内空气湿度并抑制凝露现象的产生。 对因潮湿、凝露导致柜内设备老化、绝缘强度降低、 二次端子击穿、材料霉变以及钢结构件锈蚀等问题的预防具有显著的作用。本装置是保障智能电网高效、安全运行的首选除湿设备。

本装置使用于电力设备如户外端子箱、高低压控制柜、高低压开关柜、环网柜、箱式变电站、仪表箱等需要自动除潮湿、防凝露的场合。

二、产品特点

l、体积小、重量轻、安装方便快捷；

2、自动运行与手动除湿功能切换、温度启动值和除湿启动值可调；

3、除湿风道主动引凝、排出气体加热降湿，有效达到了对电气柜密闭空间防潮除湿的综合治理；

4、湿度、温度传感器24小时实时采样，超出设定启动值自动引凝；

5、湿度、温度设置具有记忆功能，不会因为停开机而消失；

6、故障显示功能，可快速查找故障点保证正常运行；

7、采用专用防潮元件，外壳采用铝合金结构，保证在潮湿环境下正常工作；

8、屏蔽隔离技术的运用，符合GB /T17626-2008 的3级标准， 保证能够在强电磁场下工作；

9、除湿引凝管路，可把引凝后的水排出柜外，同时也可采用储液袋收集；

10、产品具有RS485通讯功能，通讯地址可调：可远程控制、调节运行参数以及故障上报功能。

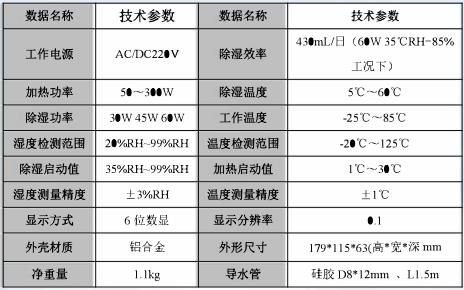

三、技术参数说明

四、功能介绍

1、低温加热功能

当箱体温度低于设定的启动值时，除湿装置启动内部加热器回路（加热器外接，功率可接50 ～ 300w），直到箱体温度升高到设定启动值加5℃时，加热器回路停止工作。

2、RS485通讯功能

当具有RS485通讯功能的除湿装置收到上位机的数据时，分析数据后马上回复数据给上位机，一台上位机最大可连接32台（上位机端推荐在A、B间接一个120欧姆的负载电阻）。

3、装置故障报警功能

当装置工作在除湿的状态时，散热风扇因故障停转，或者半导体制冷片不致冷，温湿度采样异常，此时装置面板故障指示灯会亮起，同时故障报警继电器输出（注：故障输出与加热输出接口共用，只能选择其中一种功能）。

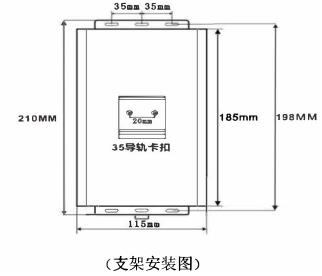

五、安装及接线图

l、使用M5螺钉或者5mm的铆钉固定。安装时除湿装置必须竖放，出水口朝下。

2、保证除湿装置前面与其他装置间有大于10cm的空间，来保证正面风扇出风口出风。

3、将排水管一端接入除湿装置的出水口，用卡箍固定，出水管中间保持顺畅，不得缠绕，以方便排水。另一端通向箱体外面。

4、电源接线端子L/N接上AC220V电源即可。

5、负载接K、K两个端子：输出为无源开关接点。

六、运输与储存

KZ-CSQ 智能除湿装置运输和拆封不应受到剧烈冲击，应根据 GB/T15464 《仪器仪表包装通用技术条件》的规定运输和储存。保存 KZ- CSQ 智能除湿应在原包装内，保存的地方环境温度为 0℃ ～ 十40℃，相对湿度不超过85%，空气中无腐蚀性气体。KZ-CSQ智能除湿在仓库里保存，应放在台架上，叠放高度不超过5箱，拆箱后，单只包装的KZ-CSQ智能除湿叠放高度不超过10只。

七、保修期限及订货说明

KZ-CSQ 智能除湿表自出厂之日起十二个月内，在用户遵守说明书规定要求进行操作和使用时（除去人为的破坏和操作失误以外造成的损坏）发现KZ-CSQ智能除湿有功能、外观缺陷和不符合各项技术指标时，我公司给予免费修理或更换。订货时，请详细写明所需型号及功能要求等相关内容， 以便能为您提供更精确之产品。
