JZY-XXQ-2 二次微机消谐装置
一、概述
微机智能消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。通过对PT电压的采集，对电网谐振时的各种频率成份能快速分析，准确的辨别出：接地故障、PT断线和谐振故障。如果是电网谐振，微机控制器发出指令使消谐电路投入，实现快速消谐。本装置对各种高频、低频和工频谐振均准确判断，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录发生的故障以及故障发生的时间。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

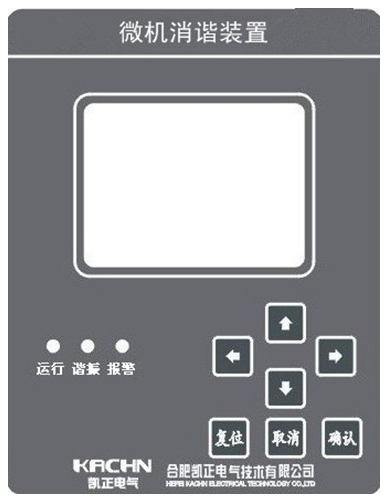

3.装置正面效果图
信号灯及按键说明：
u 运行：正常运行指示灯，闪烁频率1Hz;u 谐振：谐振故障指示，谐振故障消除后熄灭;u 报警：故障指示，系统正常运行后熄灭;
u ↑↓±：菜单选择和参数调整按键;u 确认：进入下级菜单和确认参数设定按键;u 取消：返回上级菜单和取消参数设定按键;u 复位：系统重新启动按键。
4.工作原理

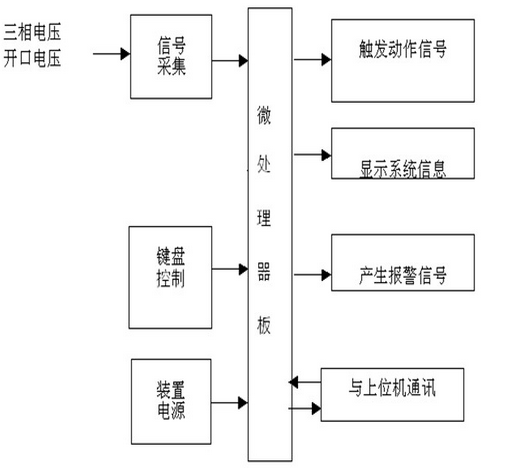

微机消谐装置控制器是基于PT提供的电压信号而设计的产品。装置总体结构如下图所示：主要由微处理器板、按键显示板、信号输出板和电源板构成。
二、操作说明
设备在到达现场后，先进行控制器试验，电源要求为交/直流220V±10%。在送电前需检测电源范围是否符合以上要求。

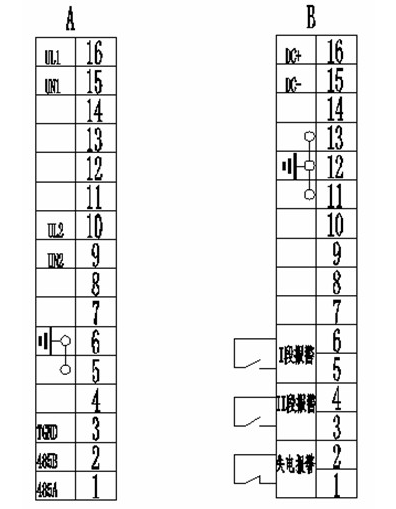

四、装置端子接线图
端子A为装置信号通讯：
n A15~A16为第I段母线开口电压输入;n A9~A10 为第II段母线开口电压输入;n A5~A6为接地公共端;n A3为485通讯接口地;n A2为485通讯接口A;n A1为485通讯接口B;
端子B为装置电源报警：
n B15~B16提供电源输入接口;n B11~B13为接地端;n B5~B6为第I段母线故障报警端子,常开;n B3~B4为第II段母线故障报警端子,常开;n B1~B2为失电报警端子，常闭;u 对微机消谐装置进行访问，装置将给出应答信号，告诉计算机此刻本装置
的运行状态。

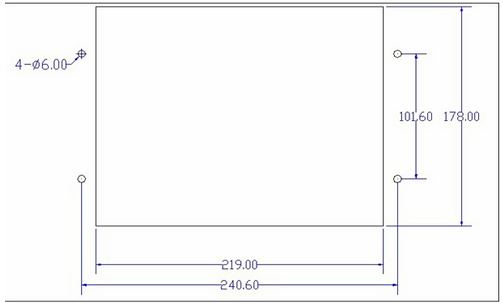

五、安装尺寸(mm)
深度：200mm
