JZY-KG-3 智能操控装置
1、产品概述
全新概念的开关柜智能操控装置。 产品功能强大，使用于3-35KV 户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、触头/电缆搭接头无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，能够使开关柜进一步，智能化，网络化，数字化。方便广大用户使用与操作。
3、模拟显示部分
01断路器合指示
02断路器分指示
03(1)、03(2)工作位置指示
04(1)、04(2)试验位置指示
05接地开关合指示
06接地开关分指示
07储能指示
08温湿度设置及数字显示
09加热报警指示
10带电显示及闭锁
11操作键盘
12储能旋钮
13远方/就地转换开关
14分/合闸转换开关
15液晶显示界面
3.1断路器状态显示
断路器合闸并且分闸回路完好时，红色01模拟条发光;
断路器分闸并且合闸回路完好时，绿色02模拟条发光;
3.2手车位置显示
无源触点输入， 工作位置触点闭合时，红色03①、03②垂直模拟条发光，显示断路器位于工作位置。试验位置触点闭合时，绿色04①、04②水平模拟条发光，显示断路器位于试验位置。手车位于试验位置与工作位置之间时，发光条03①、03②、和04①、04②同时闪烁。手车移出开关柜时，红色03①、03②和绿色04①、04②发光条均不发光，表示手车已断电。
3.3接地开关位置显示
无源接点输入闭合，红色05 垂直模拟条发光，显示接地开关合闸。无源接点输入断开，绿色06 水平模拟条发光，显示接地开关分闸。
3.4弹簧储能显示
无源触点闭合，黄色07 指示发光，显示断路器已储能。
3.5带电显示及闭锁功能
1、LED启辉电压(KV)：额定相电压×0.15-0.65
2、闭锁启控电压(KV)：额定相电压 ×0.65
3、当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。
注：强制闭锁控制电源：交流或直流220V，可保证闭锁部分可靠工作;运行中控制电源消失，闭锁接点不会误动作，被闭锁设备仍然可靠闭锁。
3.6自动加热除湿控制及温湿度数字显示功能
可带1路温湿度传感器及输出接点，可显示现场的温湿度数值，并且用户可根据需要自行的设置加热/除湿/排风输出的上下限。当环境湿度大于上限值或其温度小于下限值时，启动加热，湿度小于下限值或温度大于上限值时，停止加热;当环境温度≥40℃时，无条件停止加热，防止过热损伤;当加热断器线时，断线报警输出。
3.7双电源自动转换
直流供电断开时，交流电源及时工作，保证在设备检修停电时，装置部分功能仍然工作，如柜内照明、温湿度控制、语音防误提示、闭锁解除等功能。
3.8人体感应探头
当有人站在柜前停留时，自动启动柜内照明、送电时带有语音提示。
3.9智能语音防误提示功能
1、当断路器合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”。
2、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分接地开关”。
3、断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器、请分接地开关”。
4、当柜体主回路送电时，柜前有人停留时，语音提示“本柜主回路已带电”。
3.10分合闸功能
装置面板上设有分闸/合闸转换开关(或按钮)、远方/就地转换开关、储能开关等操作开关，方便用户操作。
3.11 触点及电缆测温功能
可以同时测量6点温度测试点，当测量温度大于设定跳闸和告警值时，本装置输出跳闸或告警信号。

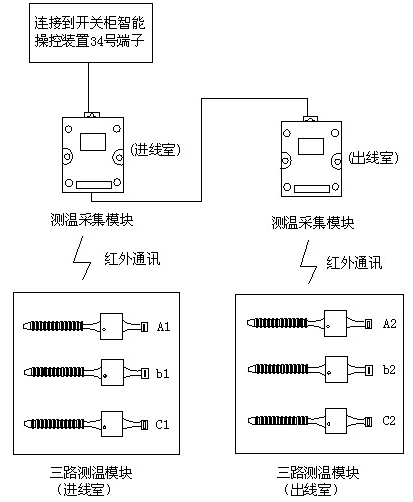

附图：触头/电缆搭接头测温安装说明
1)测温单元结构
触头/电缆搭接头电气接点温度在线检测装置由开关柜智能操控装置、测温发射模块、测温采集接收模块组合而成。
2)装配
测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装，测温采集模块分别安装在进线室和出线室柜壁上，测温发射模块与测温采集模块尽量不要遮挡，两个测温采集模块为串行联接。
测温发射模块：颜色为灰色，进线室为(A1、b1、C1)，出线室为(A2、b2、C2)。
测温接收模块：颜色为银白色，连接线长距离在3米内为宜。

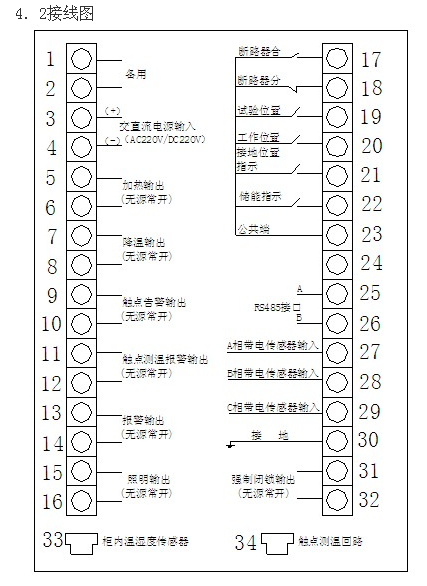

4、安装尺寸与接线图

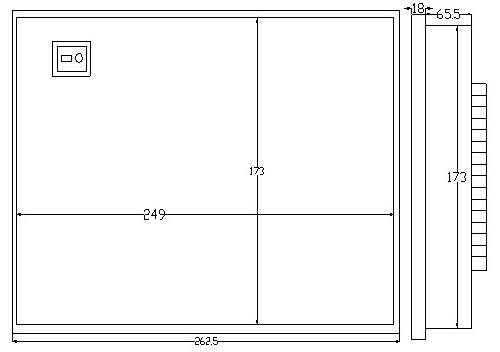

4.1安装尺寸(开孔尺寸：249mm×173mm)
