JZY-SPD 浪涌保护器


JZY-SPD系列浪涌保护器按照GB-18802,1-2002(IEC61643-1)设计,其内部核心元件采用本公司生产的优质芯片/放电间隙。承受过电压能力强,残压低,漏流小。使用安全可靠。
一、 产品结构特点:
1、 JZY-SPD系列产品的两个电极分别与L(N)、PE线相连,两个电极之间形成一个电气间隙。电网在不超过点火电压的情况下运行时,两个电极之间呈高阻状态,如果电网因雷击或操作过电压使两个电极之间的电压超过点火电压时,间隙被击穿,通过弧光放电将电压能量释放,冲击波过后,电弧将被分弧片和灭弧室组成的灭弧系统熄灭。恢复到高阻状态,放电间隙完全封闭,无电弧外泄。
2、 地极保护器系列产品通流量大,残压低。内置高性能气体放电管,安全性能高,模块化设计,采用接线端子连接,接线可靠、方便。
3、 直流电源系列防雷器采用模块化设计,接线端子连接,安装更换方便,采用多重保护技术,保护能力强,可靠性高,通流量大,残压低。
4、 外形尺寸:
二、安装说明:
1、采用35mm导轨安装。
2、SPD保护器并联安装于设备的输入端。
3、200KA、150KA、100KA系列中间用连接片在模块的下端连接起来。80KA、65KA、40KA、25KA、15KA由底座和模块两部分组成。
4、保护模块的上端分别接相线L、零线N、接地线N,并将PE端连接的模块与大地重复连接。
5、为了便于维护检查,增强后备保护,可在保护器的前端串联一组(1级3级)断路器(熔断器),其断路器(熔断器)选型见附表:
6、产品可应用于不同供电系统,具体接线图如下:
a、 SPD-200/4P、SPD-150/4P、SPD-100/4P、SPD-80/4P、SPD-40/4P、SPD-25/4P

b、 SPD-200/3P+N、SPD-150/3P+N、SPD-100/3P+N、SPD-80/3P+N、SPD-65/3P+N、SPD-40/3P+N、SPD-25/3P+N、SPD-15/3P+N

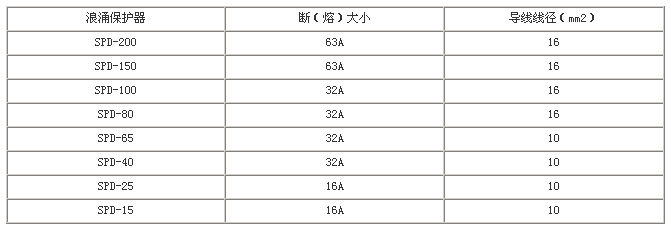

断路器(熔断器)选型表:

备注:A、SPD保护器与被保护设备的距离应不大于5M为宜。
B、断路器与SPD之间连接的导线长度应尽量短,以不大于1M为宜,大于1M时,导线的截面应该成比列增大,导线拐角处应有弧度。
C、保护器的接线端,设备的接地端,设备的接线端与地位端与地电位宜做等电位或局部等电位连接。

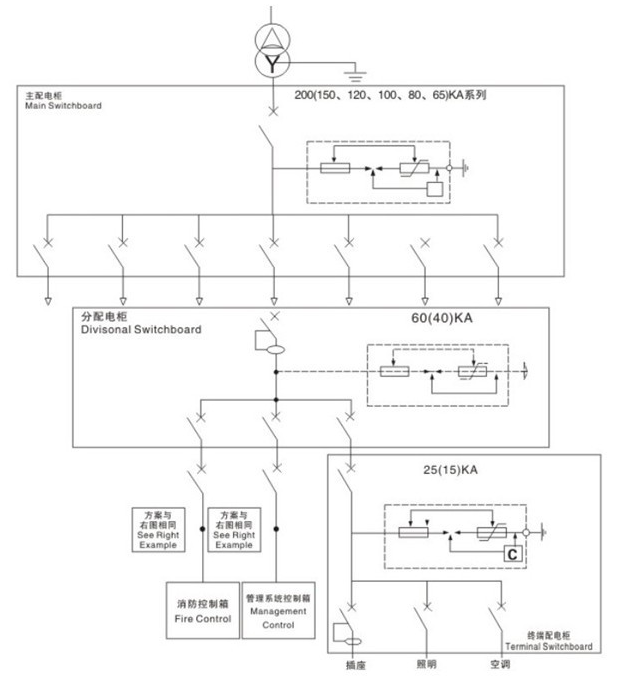

三、参考设计图:
